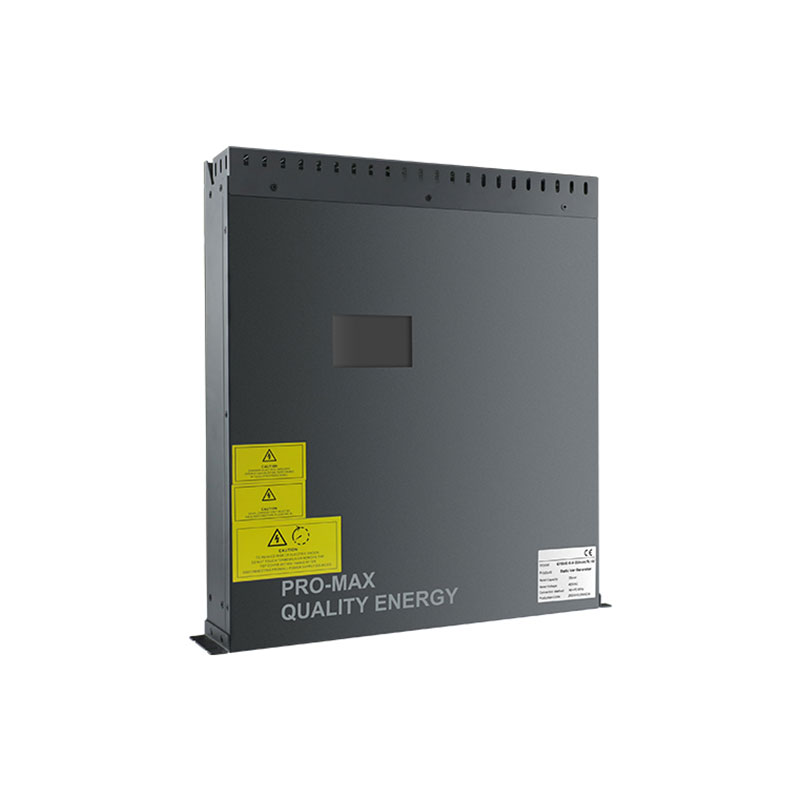

380V сцены, усталяваны на актыўны гарманічны фільтр

GEYA прапануе 380V сцены актыўнага гарманічнага фільтра, распрацаваны і выраблены на нашай фабрыцы ў Кітаі з перадавымі тэхналогіямі. Высокая эфектыўнасць, простая ў ўстаноўцы і надзейнасць для розных прыкладанняў. Звяжыцеся з намі зараз, каб атрымаць больш падрабязную інфармацыю і атрымаць лепшую прапанову!

Адправіць запыт

Апісанне Прадукта

Актыўны актыўны гарманічны фільтр, усталяваны на сцене 380В (AHF), прапануе надзейнае рашэнне для гарманічнага змякчэння ў трохфазных чатырохдводах (3P4W) і трохфазнай трохправаднай сілавой сістэмы (3P3W) 380V. Гэты блок для эканоміі касмічнага кіравання, які выкарыстоўвае перадавы DSP+CPLD, і трох узроўняў тапалогіі, забяспечвае дакладную гарманічную кампенсацыю току. Асноўныя асаблівасці ўключаюць шырокі гарманічны дыяпазон фільтрацыі (2 -ы -50 -ы гарманічны), высокая хуткасць фільтрацыі (да 95%) і модульную канструкцыю для зручнага паралельнага злучэння і абслугоўвання. Даступны ў розных бягучых рэйтынгах (ад 25A да 150A), 380V сцены, усталяваная AHF, забяспечвае стабільную і эфектыўную якасць электраэнергіі ў патрабавальных прамысловых умовах.

Апісанне мадэлі:

Gy	Ahf	0.4	50а	/	4l	W
Код прадпрыемства	Актыўны гарманічны фільтр	Узровень напружання 0,4: 380 У ± 20%	Намінальная ёмістасць （KVAR） 25/50/75/100/150A		3L: трохфазная трохразовая 4L: трохфазны чатырохдвольны	W: Сцяна ўстаноўлена

Асаблівасці:

● Выкарыстоўвайце DSP+CPLD, усё лічбавае ядро кіравання, трох узроўняў тэхналогіі тапалогіі, пашыраны алгарытм выяўлення гарманічнага выяўлення і стратэгію кіравання ШІМ для дасягнення дакладнай кампенсацыі гарманічнага току.
● Прымайце модульны дызайн, які палягчае паралельнае злучэнне некалькіх модуляў, займае мала прасторы і лёгка падтрымліваць.
● Структурная канструкцыя незалежных паветраных пратокаў і незалежных складоў забяспечвае стабільную эксплуатацыю абсталявання.
?
● Хуткасць гарманічнай фільтрацыі высокая. Калі ёмістасць дазваляе, хуткасць фільтрацыі гарманічнай току можа дасягаць 95%. Усталюйце 100% абмежавальны ток, каб забяспечыць доўгатэрміновую стабільную працу абсталявання.

Прыкладанні:

380V сцены, усталяваныя на актыўныя гарманічныя фільтры, неабходныя для падтрымання якасці электраэнергіі ў шэрагу прамысловых прыкладанняў:

● Прамысловая аўтаматызацыя:Абарона адчувальнага абсталявання для аўтаматызацыі і забеспячэнне надзейнай працы зменных дыскаў (VFD), робататэхнікі і іншых крытычных нагрузак.
● Вытворчыя расліны:Паляпшэнне якасці электраэнергіі і зніжэнне выдаткаў на энергію за кошт мінімізацыі гарманічнага скажэння.
● Цэнтры апрацоўкі дадзеных:Прадастаўленне чыстай магутнасці для крытычнай ІТ -інфраструктуры і прадухілення страты дадзеных з -за ваганняў магутнасці.
● Нафтавая і газавая прамысловасць:Забеспячэнне надзейнай працы помпаў, кампрэсараў і іншага неабходнага абсталявання ў суровых умовах.
● Сістэмы аднаўляльных крыніц энергіі:Інтэграцыя аднаўляльных крыніц энергіі ў сетку, захоўваючы якасць і стабільнасць электраэнергіі.

380V сцены, усталяваныя на актыўныя гарманічныя фільтры, забяспечваюць надзейнае і эфектыўнае рашэнне для аптымізацыі якасці электраэнергіі ў трохфазных 380V-прыкладаннях.

380V Wall-mounted Active Harmonic Filter

Тэхнічныя параметры:

	Серыя 220V	380V серыі	Серыі 500V		690V серыі
Вышыня	<2000 м, вышэй 2000 м, вырываецца ў залежнасці ад GB/T3859.2
Тэмпература навакольнага асяроддзя	-20 ～+50 ℃
Адносная вільготнасць	≤90%, не кандэнсацыя на паверхні, калі штомесячная мінімальная тэмпература складае 25 ℃
Узровень забруджвання	Узровень III ніжэй
Працоўнае напружанне	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Працоўная частата	50 Гц ± 5%
Кампенсацыйны ток	25а	25/50/75/100/150A	100А		100А
Структура сеткі	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Колькасць адзінак, падлучаных паралельна	Уліміраваны
Агульная эфектыўнасць машыны	≥97%
Структура сеткі	32 кГц	16 кГц	12,8 кГц		12,8 кГц
Дыяпазон кампенсацый	2 ～ 50 разоў, аднаразовая хуткасць кампенсацыі рэгулюецца
Выбар функцыі	Рэактыўная сіла	Рэактыўная магутнасць, рэактыўная магутнасць + асіметрыя
Каэфіцыент кампенсацыі рэактыўнай магутнасці	≥95%	> 92%
Магчымасць нейтральнай фільтрацыі		Магчымасць фільтрацыі нейтральнай лініі ў 3 разы большая за магчымасць фільтрацыі фаз
Поўны час адказу	＜ 10 мс	＜ 40ms		＜ 40ms	＜ 40ms
Шум	≤60 дБ	≤60 дБ		≤65db	≤65db
Метад кіравання	Двухбаковы інтэрфейс RS485 (падтрымлівае GPRS/Wi-Fi)
Абарона	Перагрузка, праграмнае забеспячэнне/абсталяванне, перанапружанне, перанапружанне сеткі і недастатковая колькасць, адключэнне электраэнергіі, пераборная, абарона ад анамаліі частоты і г.д.	Перагрузка, праграмнае забеспячэнне/абсталяванне, перанапружанне, перанапружанне сеткі і недастатковы, дысбаланс напружання сеткі, адключэнне электраэнергіі, перавышаная паталогія, анамальнасць частоты, абарона ад кароткага замыкання і г.д.
Метад усталявання	Стойка/сцяна		Стойка
Уваходная лінія	Назад, які ўваходзіць （Тып стойкі）、 Верхняя ўваходная （сцены, усталяваная）		Назад ўваходнай лініі
Узровень абароны	IP20

Мадэль і спецыфікацыя:

380V Wall-mounted Active Harmonic Filter

Мадэлі
Нумар мадэлі	Ацэнка току (а)	Напружанне сістэмы (V)	Памеры (dwh)	Метад астуджэння
GY APF-0,22-25A/2L-R/W	25	220	220330160 мм	Прымусовае паветранае астуджэнне
GY APF-0.4-25A/4L-R/W	25	380 ± 20%	46049089 мм
GY APF-0,4-50A/4L-R/W	50	380 ± 20%	46049089 мм
GY APF-0.4-75A/4L-R/W	75	380 ± 20%	500510190 мм
GY APF-0.4-100A/4L-R/W	100	380 ± 20%	500550240 мм
GY APF-0.4-150A/4L-R/W	150	380 ± 20%	500550240 мм
GY APF-0.5-100A/4L-R/W	100	500 ± 20%	495675275 мм
GY APF-0,69-100A/4L-R/W	100	690 ± 20%	495675275 мм
