220V сцены, усталяваны на актыўны гарманічны фільтр
220V сцены, усталяваны на актыўны гарманічны фільтр, канкурэнтная цана і высакаякасную прадукцыйнасць. Палепшыце сваю сістэму гэтым разумным, высокаэфектыўным рашэннем. Звяжыцеся з намі сёння па лепшай заводскай цане і аптымізаваных вынікаў!

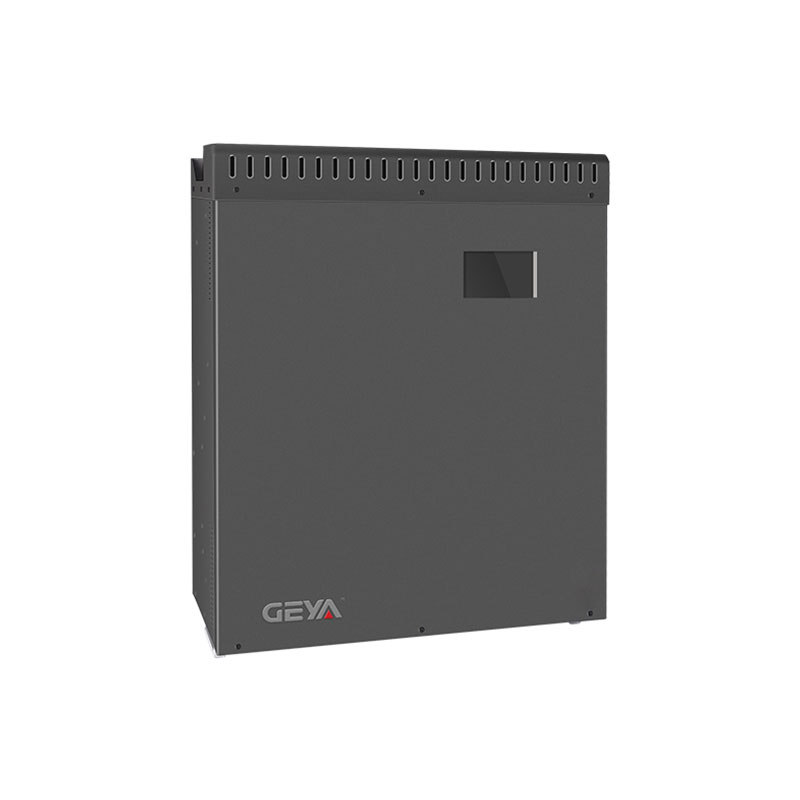

Актыўны актыўны гарманічны фільтр, усталяваны на сценцы 220V (AHF), забяспечвае эфектыўнае гарманічнае змякчэнне для аднафазных электрычных сістэм 220V. Выкарыстоўваючы прасунуты DSP+CPLD лічбавы кантроль і трох узроўняў тапалогіі, гэты кампактны блок забяспечвае дакладную гарманічную кампенсацыю току. Асноўныя асаблівасці ўключаюць шырокі гарманічны дыяпазон фільтрацыі (2 -ы -50 -ы гарманічны), высокая хуткасць фільтрацыі (да 95%) і модульную канструкцыю для зручнай ўстаноўкі і абслугоўвання. Усталяваны на сцяне дызайн эканоміць каштоўную плошчу. Даступны ў розных бягучых рэйтынгах (ад 25A да 150A), 220V, усталяваная на сценцы AHF
Апісанне мадэлі:
| Gy | Ahf | 0.4 | 50а | / | 4l | W |
| Код прадпрыемства | Актыўны гарманічны фільтр | Узровень напружання 0,22: 220V |
Намінальная ёмістасць （KVAR） 25/50/75/100/150A | 2L: Аднафазная 3L: трохфазны трохрадны 4L: трохфазны чатырохдвольны |
W: Сцяна ўстаноўлена |
Асаблівасці:
● Выкарыстоўвайце DSP+CPLD, усё лічбавае ядро кіравання, трох узроўняў тэхналогіі тапалогіі, пашыраны алгарытм выяўлення гарманічнага выяўлення і стратэгію кіравання ШІМ для дасягнення дакладнай кампенсацыі гарманічнага току.
● Прымайце модульны дызайн, які палягчае паралельнае злучэнне некалькіх модуляў, займае мала прасторы і лёгка падтрымліваць.
● Структурная канструкцыя незалежных паветраных пратокаў і незалежных складоў забяспечвае стабільную эксплуатацыю абсталявання.
?
● Хуткасць гарманічнай фільтрацыі высокая. Калі ёмістасць дазваляе, хуткасць фільтрацыі гарманічнай току можа дасягаць 95%. Усталюйце 100% абмежавальны ток, каб забяспечыць доўгатэрміновую стабільную працу абсталявання.
Прыкладанні:
220V сцены, усталяваныя на актыўныя гарманічныя фільтры, маюць вырашальнае значэнне для падтрымання якасці электраэнергіі ў розных умовах:
● Невялікі і сярэдні бізнес:Абарона адчувальнага абсталявання і забеспячэнне надзейнай працы кампутараў, электронікі і іншых крытычных нагрузак.
● Жылыя прыкладанні:Паляпшэнне якасці электраэнергіі ў дамах з высокімі гарманічнымі прыборамі.
● Медыцынскія ўстановы:Прадастаўленне чыстай магутнасці для адчувальнага медыцынскага абсталявання ў клініках і меншых медыцынскіх установах.
● Рознічныя асяроддзі:Забеспячэнне бесперабойнай працы сістэм з продажу і іншых электронных прылад.
● Лабараторыі:Абарона адчувальнага лабараторнага абсталявання ад гарманічнага скажэння.
220V сцены, усталяваныя на актыўныя гарманічныя фільтры, прапануюць практычнае і эфектыўнае рашэнне для аптымізацыі якасці электраэнергіі ў аднафазных дадатках 220V.
Тэхнічныя параметры:
| Серыя 220V | 380V серыі | Серыі 500V | 690V серыі | ||
| Вышыня | <2000 м, вышэй 2000 м, вырываецца ў залежнасці ад GB/T3859.2 | ||||
| Тэмпература навакольнага асяроддзя | -20 ～+50 ℃ | ||||
| Адносная вільготнасць | ≤90%, не кандэнсацыя на паверхні, калі штомесячная мінімальная тэмпература складае 25 ℃ | ||||
| Узровень забруджвання | Узровень III ніжэй | ||||
| Працоўнае напружанне | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Працоўная частата | 50 Гц ± 5% | ||||
| Кампенсацыйны ток | 25а | 25/50/75/100/150A | 100А | 100А | |
| Структура сеткі | L/n | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W | |
| Колькасць адзінак, падлучаных паралельна | Уліміраваны | ||||
| Агульная эфектыўнасць машыны | ≥97% | ||||
| Структура сеткі | 32 кГц | 16 кГц | 12,8 кГц | 12,8 кГц | |
| Дыяпазон кампенсацый | 2 ～ 50 разоў, аднаразовая хуткасць кампенсацыі рэгулюецца | ||||
| Выбар функцыі | Рэактыўная сіла | Рэактыўная магутнасць, рэактыўная магутнасць + асіметрыя | |||
| Каэфіцыент кампенсацыі рэактыўнай магутнасці | ≥95% | > 92% | |||
| Магчымасць нейтральнай фільтрацыі | Магчымасць фільтрацыі нейтральнай лініі ў 3 разы большая за магчымасць фільтрацыі фаз | ||||
| Поўны час адказу | ＜ 10 мс | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Шум | ≤60 дБ | ≤60 дБ | ≤65db | ≤65db | |
| Метад кіравання | Двухбаковы інтэрфейс RS485 (падтрымлівае GPRS/Wi-Fi) | ||||
| Абарона | Перагрузка, праграмнае забеспячэнне/абсталяванне, перанапружанне, перанапружанне сеткі і недастатковая колькасць, адключэнне электраэнергіі, пераборная, абарона ад анамаліі частоты і г.д. | Перагрузка, праграмнае забеспячэнне/абсталяванне, перанапружанне, перанапружанне сеткі і недастатковы, дысбаланс напружання сеткі, адключэнне электраэнергіі, перавышаная паталогія, анамальнасць частоты, абарона ад кароткага замыкання і г.д. | |||
| Метад усталявання | Стойка/сцяна | Стойка | |||
| Уваходная лінія | Назад, які ўваходзіць （Тып стойкі） 、 Верхняя ўваходная （сцены, усталяваная） | Назад ўваходнай лініі | |||
| Узровень абароны | IP20 | ||||
Мадэль і спецыфікацыя:
| Мадэлі | ||||
|---|---|---|---|---|
| Нумар мадэлі | Ацэнка току (а) | Напружанне сістэмы (V) | Памеры (d*w*h) | Метад астуджэння |
| GY APF-0,22-25A/2L-R/W | 25 | 220 | 220*330*160 мм | Прымусовае паветранае астуджэнне |
| GY APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0,4-50A/4L-R/W | 50 | 380 ± 20% | 460*490*89 мм | |
| GY APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 мм | |
| GY APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 мм | |
| GY APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 мм | |
| GY APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 мм | |
| GY APF-0,69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 мм | |
